Hallo
semuanya, kembali lagi dengan saya Son Ambarita, disini saya ingin melanjutkan
isi dari artikel saya yang baru-baru ini saya posting di goggle yang berisi
tentang bagaimana cara menggunakan
tool Flaring
dan Swaging, bagaimana cara Brezingan/ pengelasan, dan saya juga bilang
kalau saya akan langsung tes kebocoran hasil Brezingan/
pengelasan kita dengan Manifold Gauge, namun saya hanya membahasnya setengah,
karena apabila saya membahasnya langsung, maka akan panjang ceritanya, dan saya
takut teman-teman semuanya bosan membaca artikel yang saya posting itu, nah
disini saya berinisiatif untuk melengkapi isi artikel itu, tanpa membuang-buang
waktu mari kita bahas semuanya.
Sebelumnya saya akan memperkenalkan nama alat
brezing yang saya gunakan yaitu TORCH ELPIJI, dimana alat inilah nantinya yang
kita gunakan untuk brazing/pengelasan pipa AC.
Gambar 1 Gambar 2
Torch elpiji yang ada pada gambar no.1 ini sudah di
lengkapi dengan pematik api yang fungsinya kita tidak perlu mencari-cari korek
api untuk menyalakannya, cukup hanya kita tekan pematiknya sudah langsung
mengeluarkan api, tapi ingat kalau mau menekan pematiknya, jangan lupa buka
stelan apinya sedikit, sebenarnya ini bisa kita sebut sebagai stelan gas/elpiji
juga, mengapa saya bilang stelan api, karena pada saat torch elpiji menyala,
kita harus menyetel apinya terlebih dahulu baru bisa digunakan yaitu dengan
memutar stelan api kearah berlawanan jarum jam, agar gas/elpijinya keluar tambah
besar, dan disini kita bisa menyetel sesuai dengan keinginan kita, tapi ingat
aturlah stelan api sesuai dengan felling/perasaan
Torch elpiji yang ada pada gambar no.2 ini tidak berbeda
jauh dengan gambar yang di no.1, perbedaannya hanya di torch di gambar 1 sudah
di lengkapi dengan penyetel api dan pematik api, sedangkan pada torch elpiji
no.2 hanya di lengkapi penyetel api saja sedangkan pematik apinya tidak ada,
makanya pada saat menggunakan alat yang satu ini pastikan kita sudah menyiapkan
korek api terlebih dahulu.
Pada
pembahasan sebelumnya tentang CARA MUDAH BELAJAR LAS BRAZING SERTA MENGGUNAKAN FLARING TOOL DAN SWAGING TOOL,
saya telah memberi tahu bagaimana cara menggunakan Flaring Tool ( Alat pengembang pipa ), di gambar
ini pula saya sudah menunjukkan pipa yang telah saya perbesar/ kembangkan diameter dari salah satu ujung pipanya, dan itulah yang menjadi bahan praktek
saya kali ini, jadi disini saya di suruh membuat suatu alat, yang mana nantinya
akan saya sambungkan dengan double nippel di antara kedua pipa tersebut dan
saya brazing lalu setelah itu akan di tes kebocorannya, apakah ada yang bocor
atau tidak, agar lebih jelas ini gambar lengkap dari benda/ pipa AC yang telah
saya brazing.
Berikut
ini langkah-langkah yang saya lakukan sebelum saya melakukan brazing.
1.
Saya mengembangkan/membuka ujung
pipa pada kedua pipa yang telah saya potong dengan ukuran
yang sama dengan alat Flaring Tool.
2. Setelah itu saya
memasukkan kedua ujung pipa yang telah saya kembangkan/membuka ujungnya pada double nippel, seperti pada gambar di bawah
ini.
3.
Setelah itu, saya memasukkan sebuah pipa kecil yang telah
dipasangkan sebuah pentil , yang mana pentil ini di gunakan sebagai katub
pemasukan refrigeran kedalam alat yang saya buat ini untuk menguji ada tidaknya
kebocoran dari alat yang saya buat ini ke pipa yang telah saya pasangkan doubel
nippel seperti gambar di atas. Berikut gambarnya pentilnya.
4.
Lalu pipa yang sudah saya pasang double nippel yang satunya saya
jepit ujung nya hingga rapat, dengan tujuan nantinya saya tinggal brazing saja
ujungnya hingga tidak ada lagi kebocoran. seperti pada gambar berikut.
5.
Berikut langkah-langkah brazingnya, pertama kita akan brazing sambungan
antara pipa yang sudah kita pasang double nippel
tadi dengan pipa kecil yang ada pentil, namun sebelumnya lepas terlebih dahulu bagian
dalam pentilnya, dengan tujuan agar tidak hangus pada saat mem-brazing, karena
panasnya api dari hasil brazing yang kita lakukan.
6.
Kita brazing sambungan pipa dengan pipa yang ada pentilnya tadi,
seperti gambar berikut.
Ada beberapa hal yang harus kita perhatikan
dalam melakukan brazing/pengelasan ini, diantaranya :
a.
Pada saat mem-brazing, pada saat kita membakar benda kerja dengan
Torch Elpiji, usahakan menunggu sampai benda kerja sampai berubah warna menjadi
warna kemerah-merahan, setelah berubah warna barulah kita bisa menambahkan kawat las pada celah sambungan pipa yang akan kita
las.
b.
Pada saat mem-brazing, usahakan pada waktu kita
melelehkan kawat las cukupnya satu titik/ satu tetes saja, ini khusus untuk
seperti pipa yang saya gunakan yah yang berdiameter 3/8. Karena lelehan kawat
las ini nantinya akan mengalir pada tiap celah dan mengelilingi lingkaran pipa,
jangan sesekali mengangkat kawat las terlalu lama, sebab akan menyebabkan
gumpalan/ tumpulan hanya pada satu titik saja, sehingga menghasilkan las-an yang
kurang baik, jadi usahakan pada saat kawat las sudah meleleh jangan terlalu
lama mengangkatnya.
c.
Pada saat mem-brazing, usahankan ujung api/ bibir
api tidak terlalu dekat atau juga tidak terlalu jauh dari benda kerja, pada
saat anda sudah menyetel torch elpiji dan membakar benda kerja perhitungkan dari
ujung api ke arah Torch elpiji sepanjang 1 cm, nah segitulah jarak apinya yang
harus di gunakan.
d.
Pada saat mem-brazing, usahakan pada saat
menambahkan kawat las di sebelah benda kerja, contohnya, kita letakkan bibir
api las di samping kanan kita, lalu letakkan lah kawat lasnya berlawanan arah
dengan bibir api atau di sebelah kiri kita, ini bertujuan menghindari adanya
percikan dari api bahkan lelehan kawat las yang panas, karena itu akan
menyebabkan luka/cacat, lebih jelasnya lihat gambar di bawah.
Cara meletakkan kawat las yang benar
e.
Setelah mem-brazing, seandainya anda menggunakan sambungan double
nippe untuk pipa AC, pastikan anda kancing baut/ mur pengikatnya dengan kencang,
karena menurut pengalaman pipa yang menggunakan double nippel sebagai
penyambung/pengikat sering terjadi kebocoran, sehingga perlu di perhatikan,
tapi ingat pada saat mengancing baut/ mur harus dengan perasaan, karena apabila
dipaksakan dengan sekuat tenaga bisa-bisa nippelnya retak atau ulirnya rusak.
Proses pengancingan
baut/mur
f. Pada saat mem-brazing, usahakan anda menggunakan alat-alat k3 (
kesehatan dan keselamatan kerja) khususnya kaca mata (safety glass) dan sarung
tangan, karena mata dan tangan adalah bagian tubuh yang rawan terkena
api/percikan dan itu sangat berbahaya.
Gambar hasil kerja/ hasil Brazing
Setelah kita
mengelas/mem-brazing, pastikan semuanya sudah dilakukan dengan baik dan
sambugan double nipplenya sudah di
kancing dengan rapat, dan selanjutnya kita tes kebocoran dengan Manifold Gauge.
Gambar Manifold
Gauge
hal
yang pertama harus dilakukan adalah menyambungkan nippel dari selang manifold
gauge pada benda kerja kita yaitu pada pentil yang sudah kita sediakan tadi, dan
masukkan benda kerja ke dalam air.
Proses
penyambungan pentil ke nippel selang tabung refrigerant
Lalu
buka kran dari tabung refrigerantnya.

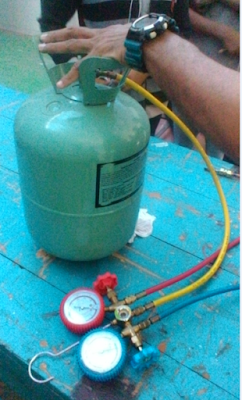

Gambar prose
membuka kran tabung refrigerant
Selanjutnya membuka kran yang ada pada
meteran manifold gauge, bertujuan agar memberi tekanan pada benda kerja yang
akan kita ukur tadi.
Gambar membuka kran meteran manifold gauge
Selanjutnya
lihat/cek pada air ada atau tidak gelembung pada air, jika ada berarti terjadi
keborcoran, hasil kerja anda kurang bagus, jika tidak ada gelembung berarti
aman/ tidak ada terjadi kebocoran.
Gambar
pengecekan hasil kerja di dalam air
Mungkin hanya
ini saja yang dapat saya bagikan, terima kasih sudah meluangkan waktunya untuk
membaca artikel saya, disini saya hanya ingin berbagi pengetahuan dan bukan
bermaksud untuk meng-gurui teman-teman yang sudah mahir dalam bidang ini, kalau
ada yang salah serta masukan tolong di koreksi dan di tulis di kolom komentar
di bawah.
Jika ingin belajar bagaimana cara menggunakan Flaring Tool dan Swaging Tool, silahkan kunjungi artikel saya yang membahas tentang CARA MUDAH BELAJAR LAS BRAZING SERTA MENGGUNAKAN FLARING TOOL DAN SWAGING TOOL
THANK YOU
FOR YOUR ATTENTION
